記者10日從中國科學(xué)院半導(dǎo)體研究所獲悉，該所游經(jīng)碧研究員團(tuán)隊在鈣鈦礦太陽能電池領(lǐng)域取得重要進(jìn)展，研發(fā)出光電轉(zhuǎn)換效率為27.2%的鈣鈦礦太陽能電池原型器件，并顯著提升了其運行穩(wěn)定性，為鈣鈦礦太陽能電池的產(chǎn)業(yè)化發(fā)展奠定了關(guān)鍵基礎(chǔ)。相關(guān)研究成果在線發(fā)表于《科學(xué)》雜志。
鈣鈦礦太陽能電池作為一種新型光伏技術(shù)，其光電效率在過去十多年里從最初的3.8%迅速提升至26%以上，但距離其理論極限仍有差距。要實現(xiàn)高效率，制備高質(zhì)量的鈣鈦礦薄膜是關(guān)鍵。甲基氯化銨因能同時降低鈣鈦礦成核勢壘并促進(jìn)晶體高質(zhì)量生長，被廣泛用作鈣鈦礦薄膜生長的輔助材料。
在這項研究中，科研人員發(fā)現(xiàn)，在傳統(tǒng)工藝中，甲基氯化銨中的氯離子在薄膜結(jié)晶過程中會向上表面遷移并富集，導(dǎo)致鈣鈦礦層在垂直方向上氯元素分布不均。這種不均勻性會引發(fā)表面缺陷和界面電子勢壘，增加載流子復(fù)合，影響電池性能與長期穩(wěn)定性。
為解決這個問題，科研人員提出了一種能在垂直方向使氯元素均勻化分布的策略。他們在薄膜生長過程中引入堿金屬草酸鹽，利用其解離出的鉀離子與氯離子之間的強結(jié)合作用，有效抑制了氯離子的無序遷移，使其在鈣鈦礦層中均勻分布。
采用該方法制備的鈣鈦礦薄膜質(zhì)量顯著提升：載流子壽命延長至20微秒，界面缺陷密度大幅降低。基于該薄膜所研制的太陽能電池經(jīng)多家權(quán)威機構(gòu)認(rèn)證，實現(xiàn)了27.2%的光電轉(zhuǎn)換效率。在穩(wěn)定性方面，電池在持續(xù)運行1529小時后，仍能保持初始效率的86.3%；在85℃光熱耦合加速老化條件下運行1000小時后，也維持了82.8%的初始效率。
據(jù)悉，這一研究實現(xiàn)了鈣鈦礦太陽能電池效率與穩(wěn)定性方面的協(xié)同提升，將為推進(jìn)鈣鈦礦太陽能技術(shù)的產(chǎn)業(yè)化發(fā)展提供重要支撐。

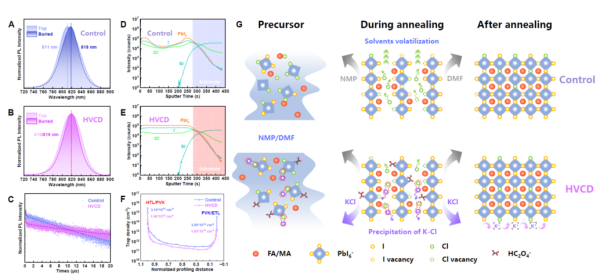

（中國科學(xué)院半導(dǎo)體研究所供圖）
特別聲明：國家電投官方網(wǎng)站轉(zhuǎn)載其他網(wǎng)站內(nèi)容，出于傳遞更多信息而非盈利之目的，同時并不代表贊成其觀點或證實其描述，內(nèi)容僅供參考。版權(quán)歸原作者所有，若有侵權(quán)，請聯(lián)系我們刪除。
